IP2X滴水、IP4X濺水試驗箱技術參數

1. 產品名稱

淋雨試驗箱

2. 產品型號

1000L

3. 試驗標準

GB/T 10485-2007、GB 4208-2008外殼防護等級IPX4，GB4942

中對設備的要求製作。可進行45o夾角、360o旋轉的直角淋雨試驗，又可進行0o～±180o(理論值)擺幅的擺管淋雨試驗。本設備人工模擬淋雨試驗，不包括有強風速的降雨，不考慮試驗樣品的溫度與雨水溫度的溫度差作用所引起的大量進水。

4. 試樣限製

本試驗設備禁止：

①易燃、易爆、易揮發性物質試樣的試驗或儲存

②腐蝕性物質試樣的試驗或儲存

③生物試樣的試驗或儲存

④強電磁發射源試樣的試驗或儲存

5. 容積、尺寸和重量

5.1. 標稱內容積

1000L

5.2. 內型尺寸

W1000*H1000*D1000mm

5.3. 外型尺寸

W1500*H1800*D1200mm

5.4. 重量

約215㎏

6. 性能一（IP4X試驗）

6.1. 工作原理

6.2. 轉臂長度

500mm

6.3. 噴孔個數

40個

6.4. 噴水環半徑

R400 mm

6.5. 噴水孔徑

φ0.4mm（或φ0.8mm）

6.6. 噴水孔間距

50mm

6.7. 噴水管管徑

φ16mm

6.8. 擺管擺角幅度

0～±180°可調

6.9. 擺速調節

無級調節

6.10. 每孔平均水流速度

0.07L／min（或0.6L／min）

6.11. 試驗台麵積

 φ300mm

6.12. 樣品架轉速

1～4r/min可調

6.13. 試驗台承重

≤30kg

6.14. 淋雨用水

當地清潔的自來水

7. 性能二（IP2X防試驗）

滴水流量

3+0.5/-0mm/min

傾斜角度

15°

試驗標準

試樣置於不旋轉台四個固定傾斜位置上各試驗2.5min，此四個位置在兩個互相垂直的平麵與垂線各傾斜15 °，試驗總時間為10min.

7. 結構特征

防水試驗箱內箱均采用SUS304不鏽鋼板製作而成，水箱采用SUS304不鏽鋼板製作，具有低不位和水滿指示，噴水管采用無縫不鏽鋼管製作，轉台采用不鏽鋼製作，噴頭可拆卸並配有堵頭，方便客戶根據標準要求的噴孔數量隨時更換，。試驗箱箱門為單開門。左開，帶有大型觀察窗，並配有雨刮

7.1. 保溫圍護結構

①外壁材料：SUS﹟201不鏽鋼板烤漆.

②內壁材料：不鏽鋼板SUS﹟304 .

7.2. 箱門

①單片門,向外打開，鉸鏈在左，把手在右（麵對箱體正麵時）。

②帶刮塵器可觀察大視窗.

7.3. 控製麵板

5.7寸顯示屏、RS232通訊接口、電源開關、轉速調節器

7.4. 腳輪

高品質移動、固定一體式定向腳輪

7.5. 箱門密封

進口密封矽膠條

7.6. 電源及接水口

位於箱體背麵

8.控製係統

8.1控製器

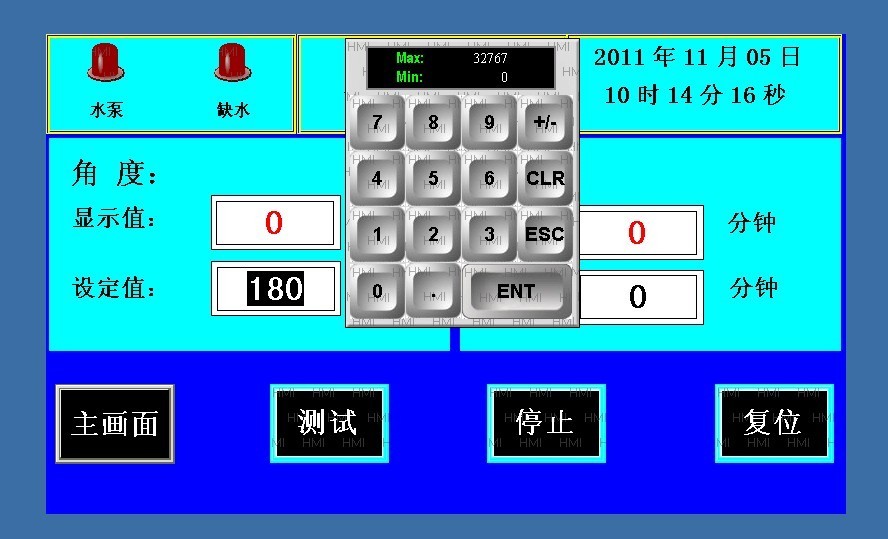

觸摸屏+PLC人機界麵控製方式，操作易懂、方便。

8.2試驗方式

觸摸屏+PLC人機界麵+伺服機構

9.運輸方式

試驗箱為整體式，整體運輸

a) 尺寸

b) 重量

最大運輸尺寸（不含包裝）：參見 “外形尺寸”

最大運輸重量（不含包裝）：參見 “重量”

10.使用條件

由用戶保證下列各項條件

c) 安裝場地

地麵平整，通風良好

設備周圍無強烈振動

設備周圍無強電磁場影響

設備周圍無易燃、易爆、腐蝕性物質和粉塵

設備周圍留有適當的使用及維護空間，如下圖所示：

d) 供電條件

電源

電源容量

最大電流

電源開關

AC220V  單相兩線+保護地線

電壓允許波動範圍：AC（220±22）V

頻率允許波動範圍：（50±0.5）Hz

保護地線接地電阻小於4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，並且此開關必須是獨立供本設備使用

約1.5 kW

6 A

16Ａ

e) 對儲存環境的要求

設備不工作時，環境的溫度應保持0℃～+45℃以內

f) 裝箱清單

箱體1台、操作說明書1份、保修卡1份、合格證1份、
